各种监控传输系统的工程成本对比

来源：互联网 发布时间：2009/06/10
　    目前，安防监控系统中采用的视频传输技术大致可以分为同轴基带传输、射频传输、光缆传输、双绞线传输、数字网络传输等几种传输方式。除数字网络传输技术外，其它的都有使用到物理的传输介质。
     首先我们简单介绍下这几种传输技术的实现方式：
    一、 视频同轴基带传输
    在这几种传输种应用最早，用量最大，相对来说最容易的一种传输方式。它的传输方式就是直接传输，从摄像头到监控中心用一根同轴线相连接，多路就用多根。主要是通过外层的屏蔽层来抗干扰，不让干扰信号进入到视频传输中，一般传输距离为200-300米。距离再长要加抗干扰器和视频放大器。一根同轴线传输1路信号。
同轴线的特点是：衰减小，抗干扰好；缺点是线径粗，重，不易弯曲。

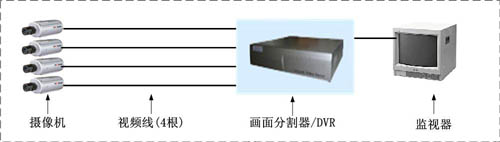

视频基带传输接线示意图如下（4路）：

        二、射频传输
    先把多个的视频通过一个混合器变成一路射频信号输入，传输，在接收端再通过每一路的调制解调器选出自己的频段。抗干扰通过调频跨过干扰频段。射频传输有一个“射频传输网络”，这个技术比较复杂。射频传输工程的成败的关键点。包括了调制，混合，多频道均和等很多技术。所以需要专业的人员安装调试。1根同轴线可以传输多路信号。远距离传输也要另外加射频放大器。
    特点：也是一根线传输，不会占用很大空间，衰减小；缺点就是调制比较复杂。

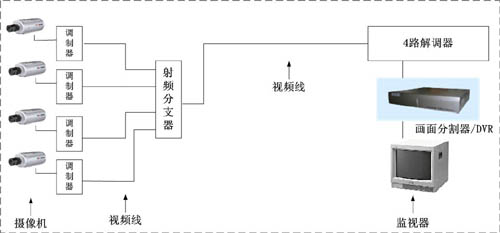

射频传输接线示意图如下（4路）：

        三、光缆传输（光纤传输）
    远距离传输，几公里到几十公里。一根光纤可以传输多路信号。传输衰减最小。但是光纤的远程铺设和后期维护难度很大，成本也很高。发射器接收电信号，通过电光转换为光信号通过光纤传输，接收器再通过光电转换，将光信号转为电信号，从而实现信号的传输。可以通过调幅和调频来实现一根光芯里面传输多路信号，也可以传输反向数据。
  优点：传输距离远，衰减小。缺点是铺设难度大，成本高。

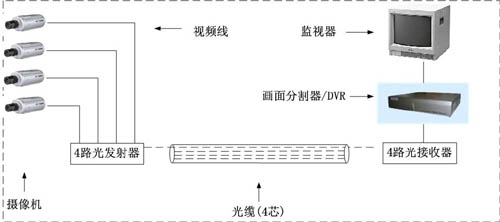

  光缆传输接线示意图：

        四、双绞线传输
    双绞线是100欧的平衡传输方式。而目前的摄相机和后端视频设备一般都是75欧阻抗匹配连接。所以用双绞线传输方式要进行转换。也就是说需要双绞线传输设备。对于干扰，双绞线是开放式的，利用双绞线两条线缆信号相等方向相反的特性，抑制外部干扰。传输距离0-1500米。一根双绞线可以传输多路信号。
    特点：传输距离远，抗干扰能力强，布线简单。缺点衰减较大需要补偿）。

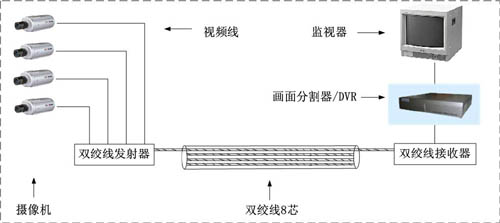

双绞线传输接线示意图：

    下面我们从传输介质，线材成本，辅助材料成本，施工成本，所需产品的成本几个方面对这几种传输方式做个对比：
    为了便于做个比较，我们做一个假设从摄像头到监控机房的距离是600米（一个较常见的距离），摄像头的点数为4个。
工程成本对比表如下：

传输方式对比方面基带传输射频传输光缆传输双绞线传输
传输介质同轴线（75-5 96编）同轴线（75-5 96编）光纤（4芯单模）双绞线（超五类非屏蔽）
线材成本1.5元/米1.5元/米3元/米2元/米（8芯）
整系统价格1.5＊4＊600=36001.5＊600=9003＊600=18002＊600=1200
传输设备无一线通产品光端机双绞线传输器
传输设备价格0300＊4=12003000150＊4=600
辅助材料抗干扰器，放大器射频分支器无无
辅助材料成本30020000
布线成本0.6＊4＊600=14400.6＊600=3601＊600=6000.6＊600=360
接线方法BNC头做射频线熔接，光纤头水晶头
占用井道空间大小小小
布线难度较大较大大较小
调整无需较复杂简单简单
总价6000元左右3000元左右5000左右2200元左右

1 2 下一页
[!--empirenews.page--]

（以上价格2008-12-31统计的各类产品的平均价格，不同品牌价格会有较大差别，不同环境施工难道的成本也有较大的差别）

     小结：
    从上面的对比可以看出，采用光端机在这种传输中费用是较高的。所以，光纤传输一般用在大型监控，远距离传输中。光纤容量大，传输距离远的优势就体现得很明显。
    在1000米范围内，短距离的监控视频传输中，双绞线视频传输，不论从工程成本，施工难度，人工成本各方面都有很大的优势。
